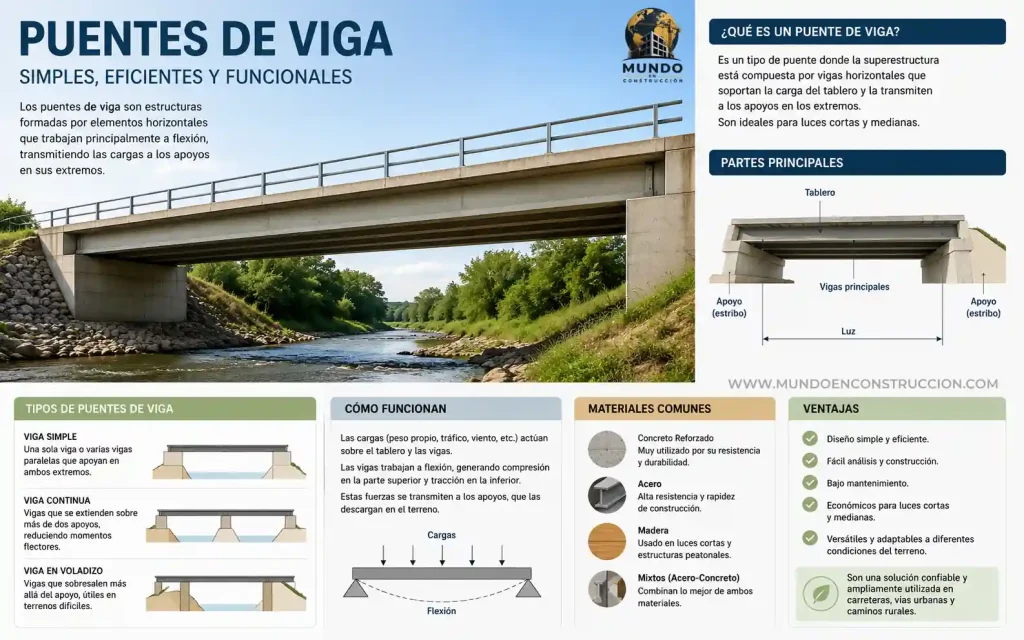

Un puente de vigas es la estructura más simple y extendida de la ingeniería de puentes: consiste en vigas horizontales apoyadas sobre pilares o estribos en cada extremo, que soportan el tablero por el que circulan vehículos, trenes o peatones. Representan más del 60% de los puentes de vigas construidos en carreteras y autopistas de todo el mundo precisamente porque combinan bajo costo de construcción, facilidad de cálculo estructural y alta capacidad de carga para tramos cortos y medianos. Según el material, el perfil de la viga y el sistema de apoyo, existen múltiples variantes que se adaptan a distintos entornos, presupuestos y luces de vano.
¿Qué es un puente de viga?
Un puente de viga es una estructura compuesta por elementos horizontales rígidos, las vigas, que trabajan principalmente a flexión para transferir las cargas del tablero hacia los apoyos verticales en los extremos del vano. La lógica estructural es directa: cuando una carga actúa sobre la viga, la parte superior del perfil queda comprimida y la inferior queda traccionada, y la sección transversal de la viga debe ser capaz de resistir ambos esfuerzos simultáneamente sin deformarse más allá de los límites admisibles de diseño.
Lo que hace al puente de viga el modelo estructural más reproducido en la historia de la ingeniería no es solo su simplicidad conceptual, sino la enorme variedad de configuraciones que permite. Una viga puede ser de acero, hormigón armado, hormigón pretensado, madera o una combinación de materiales. Puede tener sección en I, en cajón, rectangular o en T.
Puede apoyarse libremente en sus extremos o estar continua sobre varios vanos, lo que cambia por completo su comportamiento estructural y su eficiencia. Esa flexibilidad de diseño, combinada con procesos constructivos bien documentados y materiales disponibles en prácticamente cualquier región, es la razón por la que los puentes de vigas siguen siendo la solución dominante en infraestructura vial moderna.
Te puede interesar: Tipos de cimbras en construcción ¿Cómo usarlas y cuándo retirarla?
¿Cuáles son los tipos de puentes de vigas?
Los puentes de vigas se clasifican por el perfil de la viga, el sistema estático, el material y la forma de apoyo. Conocer las diferencias entre cada variante es fundamental para elegir el sistema correcto según la luz del vano, las cargas de diseño y las condiciones del terreno.
Puentes de vigas simple
El puente de viga simple es el tipo más básico: una viga apoyada libremente en sus dos extremos, sin continuidad estructural entre vanos. Su comportamiento estático es isostático, lo que simplifica enormemente el cálculo porque no hay redistribución de momentos entre vanos y las reacciones de apoyo son directamente calculables por equilibrio estático.
Por ese motivo, se usa ampliamente en pasos de cruces rurales, drenajes viales y pasos peatonales con luces de hasta 20-30 metros. Su principal limitación es que para vanos largos necesita secciones de viga muy grandes, lo que incrementa el peso propio y el costo del material.
Puente de vigas múltiples
Los puentes de vigas múltiples dispone varias vigas paralelas bajo el tablero, en lugar de una sola viga central, distribuyendo la carga de manera más eficiente entre los apoyos. Es la configuración más usada en puentes carreteros de mediana longitud porque permite usar vigas prefabricadas de tamaño estándar que se transportan en camión y se montan en obra con grúa, reduciendo el tiempo de construcción.
Las vigas pueden ser de hormigón pretensado tipo AASHTO, de acero en I o de perfil cajón, dependiendo de la luz y la carga. Una losa de compresión en la parte superior une las vigas entre sí, haciendo que trabajen como un conjunto solidario.
Puentes de vigas continuas
La viga continua se extiende sobre dos o más vanos sin juntas intermedias, lo que cambia su comportamiento estructural de forma significativa: en los apoyos intermedios (pilas) aparecen momentos negativos que alivian los momentos positivos en el centro del vano.
Ese reparto de esfuerzos permite usar secciones más esbeltas y cubrir luces mayores con menos material respecto a la viga simplemente apoyada. Los puentes de viga continua son comunes en viaductos urbanos y autopistas donde se cruzan distancias de 30 a 80 metros por vano, y su construcción puede hacerse con empuje incremental (lanzamiento), cimbra, o voladizos sucesivos.
Puente de viga cajón
Los puentes de vigas cajón tiene una sección transversal hueca con forma rectangular o trapezoidal, parecida a una caja, que le da una altísima rigidez torsional con menor peso propio respecto a una sección maciza equivalente. Esa resistencia a la torsión la convierte en la solución estándar para puentes curvos en planta (como los de acceso a rotondas o rampas de intercambiadores), donde los esfuerzos de torsión son importantes.
También se usa en viaductos de grandes luces (50 a 150 metros) con hormigón postensado, donde el cajón se construye por segmentos prefabricados encolados o colados en sitio avanzando en voladizo desde las pilas.
Mira también: Acero corrugado: qué es, tipos, medidas y usos en construcción
Puentes de vigas en I (perfil metálico)
La viga en I de acero es el perfil más eficiente para resistir cargas de flexión con el menor uso de material: sus alas superior e inferior concentran la resistencia donde más se necesita (en la zona de máxima tensión) mientras que el alma central resiste las fuerzas cortantes.
Se usa en puentes metálicos de luces cortas y medias (10 a 60 metros), a menudo estos puentes de vigas estan compuestos con una losa de hormigón en la parte superior que trabaja a compresión. Esta combinación, acero en tracción y hormigón en compresión, aprovecha las fortalezas de ambos materiales y es una de las soluciones más económicas para puentes de carretera en zonas con buena oferta de acero estructural.
Puentes de vigas Gerber
El puente de vigas Gerber usa vigas con articulaciones intermedias (ménsulas) que dividen el vano en partes isostáticas, combinando las ventajas de la viga continua con la simplicidad de cálculo de la viga simple. Las articulaciones, ubicadas en los puntos de momento nulo de la viga continua equivalente, permiten que cada segmento trabaje de forma independiente ante asentamientos diferenciales de los apoyos.

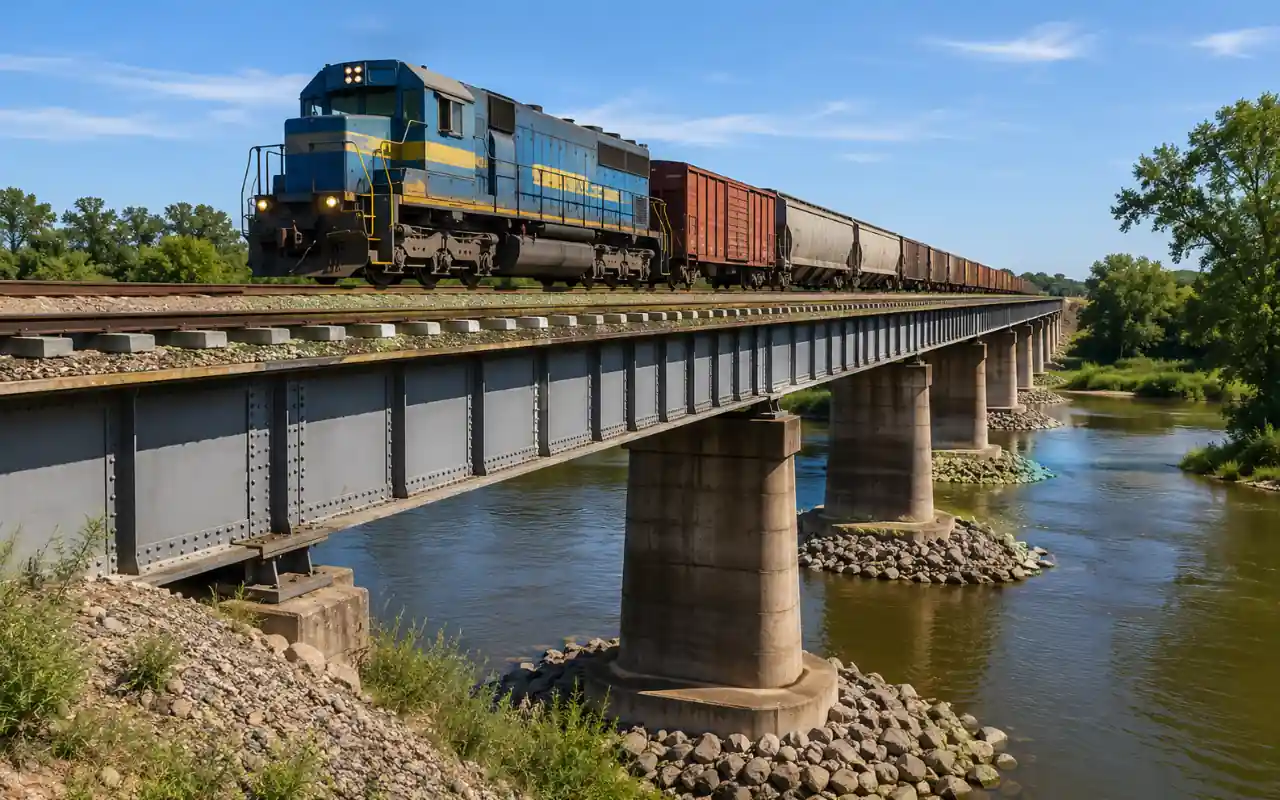

Fue muy usado en puentes ferroviarios y carreteros durante el siglo XX, aunque hoy se ha visto desplazado por las vigas continuas de hormigón postensado, que ofrecen mejor comportamiento a fatiga y menor mantenimiento.
Puente de viga en voladizo (ménsula)
Los puentes de vigas en voladizo se construye extendiendo vigas desde los pilares hacia el centro del vano, sin apoyos intermedios en el centro. Durante la construcción, las vigas avanzan simétricamente desde cada pila en voladizo, hasta que los segmentos de vanos contiguos se unen en la clave central.
Este método elimina la necesidad de cimbra sobre el vano, lo que lo hace ideal para cruzar ríos caudalosos, barrancos profundos o zonas de tráfico activo donde no se puede cerrar el paso. El puente de Quebec en Canadá, con su luz principal de 549 metros, es uno de los ejemplos más conocidos de este sistema.
Puentes de vigas fijas y puente de viga móvil
Según su relación con los apoyos, los puentes de vigas también se clasifican en fijos y móviles. Los puentes fijos están anclados permanentemente a sus pilas y estribos; son la gran mayoría en carreteras y autopistas.
Los puentes móviles, en cambio, tienen tableros que pueden levantarse, girar o desplazarse para permitir el paso de embarcaciones: los puentes basculantes, de elevación vertical y giratorios son variantes de este tipo, y se usan en zonas portuarias o canales navegables donde la altura libre bajo el tablero no sería suficiente de forma permanente.
¿Qué materiales se usan en la construcción de puentes de vigas?
Los materiales para la viga de un puente determinan su resistencia, durabilidad, costo y proceso constructivo. Hoy se usan principalmente cuatro opciones, a menudo combinadas entre sí para aprovechar las ventajas de cada una.
El hormigón armado es el material dominante en la construcción de vigas para puentes de luces cortas y medias, por su resistencia a la compresión, durabilidad en ambientes húmedos y bajo costo relativo. Las vigas de hormigón armado se pueden colar en sitio o fabricarse de forma prefabricada en planta, controlando mejor la calidad del material y reduciendo los tiempos de obra.
Para luces mayores, el hormigón pretensado o postensado es la evolución natural: al introducir cables tensados en la viga antes o después del fraguado, se contrarrestan las tensiones de tracción que el hormigón no puede resistir por sí solo, permitiendo cubrir vanos de 30 a 150 metros con secciones mucho más esbeltas.
El acero estructural laminado usado para puentes de vigas, según norma AASHTO M270 (con límite de fluencia de 345 MPa) es el material de elección para puentes metálicos donde la reducción de peso propio es prioritaria o donde el tiempo de construcción debe ser muy corto, porque las vigas se fabrican en taller y se montan en obra en cuestión de días.
Su principal desventaja frente al hormigón es la necesidad de mantenimiento periódico de los recubrimientos anticorrosivos, especialmente en zonas costeras o con alta humedad. La solución más usada para evitar ese problema son los aceros patinable (tipo Corten), que forman una capa de óxido estable que actúa como protección sin necesidad de pintura.
Lee también: PTR vs Tubular de Acero: ¿Cuál es mejor para tu Proyecto?
¿Cómo se construye un puente de vigas paso a paso?
La construcción de los puentes de vigas varía según el tipo de viga y el material elegido, pero el proceso general sigue una secuencia lógica que todo constructor debe conocer antes de iniciar obra.
- Realizá el estudio de suelos y el levantamiento topográfico del sitio para determinar la capacidad portante del terreno y la geometría exacta del cruce.
- Excavá las zapatas de los estribos y las pilas intermedias según el diseño estructural, verificando que se llegue a la cota de apoyo sobre suelo o roca competente.
- Construí las cimentaciones (zapatas, pilotes o caissons) con hormigón de la resistencia especificada en el proyecto, respetando los plazos de curado antes de aplicar cargas.
- Levantá los estribos y las pilas hasta la cota de apoyo de las vigas, colocando los aparatos de apoyo (elastómeros o placas metálicas) que transmitirán las cargas de las vigas a la subestructura.
- Montá las vigas: si son prefabricadas, transportalas al sitio y colocalas con grúa sobre los apoyos; si son coladas en sitio, armá el encofrado, colocá el armado y vaciá el hormigón.
- Construí los diafragmas transversales que conectan las vigas entre sí y mejoran la distribución lateral de cargas.
- Vaciá la losa del tablero sobre las vigas, incluyendo la armadura de reparto y, si es un sistema compuesto, los conectores de cortante que solidarizan la losa con la viga de acero.
- Aplicá la carpeta asfáltica, las barreras de seguridad, los sistemas de drenaje superficial y la señalización horizontal y vertical.
- Realizá las pruebas de carga estáticas y dinámicas antes de habilitar el puente al tráfico, verificando que las deformaciones medidas coincidan con las calculadas en el diseño.
Un factor crítico que muchos constructores subestiman es el control del curado del hormigón en las vigas y la losa. Un curado deficiente puede reducir la resistencia final del hormigón hasta un 30%, comprometiendo la capacidad portante de toda la estructura a largo plazo.
Tabla comparativa de tipos de puentes de vigas
| Tipo de puente viga | Luz típica | Material más común | Ventaja principal | Limitación principal |
|---|---|---|---|---|
| Viga simple | 5 a 30 m | Hormigón armado / madera | Bajo costo y fácil cálculo | Ineficiente para luces largas |
| Puentes de Vigas múltiples | 20 a 50 m | Hormigón pretensado / acero | Uso de elementos prefabricados | Requiere grúa de gran porte |
| La Viga continua | 30 a 80 m | Hormigón postensado | Secciones más esbeltas | Mayor complejidad de cálculo |
| Viga cajón | 50 a 150 m | Hormigón postensado | Alta rigidez torsional | Encofrado complejo y costoso |
| Viga en I (acero) | 10 a 60 m | Acero estructural | Ligereza y rapidez de montaje | Requiere mantenimiento anticorrosivo |
| Puentes de Vigas Gerber | 20 a 60 m | Acero / hormigón | Tolerante a asentamientos | Vulnerable a fatiga en articulaciones |
| Voladizo (ménsula) | 60 a 200 m | Acero / hormigón postensado | No necesita cimbra sobre el vano | Alta complejidad constructiva |
| Viga móvil | Variable | Acero | Permite paso de embarcaciones | Alto costo de mantenimiento mecánico |
¿Cuánto cuesta construir un puente de vigas?
El costo de puentes de vigas depende de la luz, el material, las condiciones del suelo y la accesibilidad del sitio. Como referencia orientativa para proyectos en Latinoamérica en 2026, un puente carretero de hormigón pretensado con vigas prefabricadas y luces de 20 a 40 metros ronda entre 800 y 2,500 USD por metro lineal de puente, incluyendo subestructura, superestructura y tablero pero excluyendo accesos y obras complementarias.
Los puentes metálicos en acero pueden tener costos similares o mayores en materiales, pero compensan con menores tiempos de construcción. En cualquier caso, el costo del estudio de suelos y el diseño estructural, que suele representar entre el 5% y el 10% del costo total de obra, no debe recortarse porque es donde se definen las decisiones que mayor impacto tienen sobre la seguridad y durabilidad de la estructura.
Conclusión
El puente de viga es la estructura más versátil y reproducible de la ingeniería civil, y seguirá siéndolo porque la combinación de hormigón y acero permite cubrir prácticamente cualquier luz con soluciones técnicas probadas y materiales disponibles en todo el mundo. La elección del tipo correcto depende de tres variables fundamentales: la luz del vano, el tipo de carga y el presupuesto disponible para construcción y mantenimiento. Para proyectos donde la esbeltez y la estética importan, la viga cajón de hormigón postensado es imbatible; para rapidez de montaje y presupuesto ajustado, las vigas prefabricadas múltiples son el estándar.
