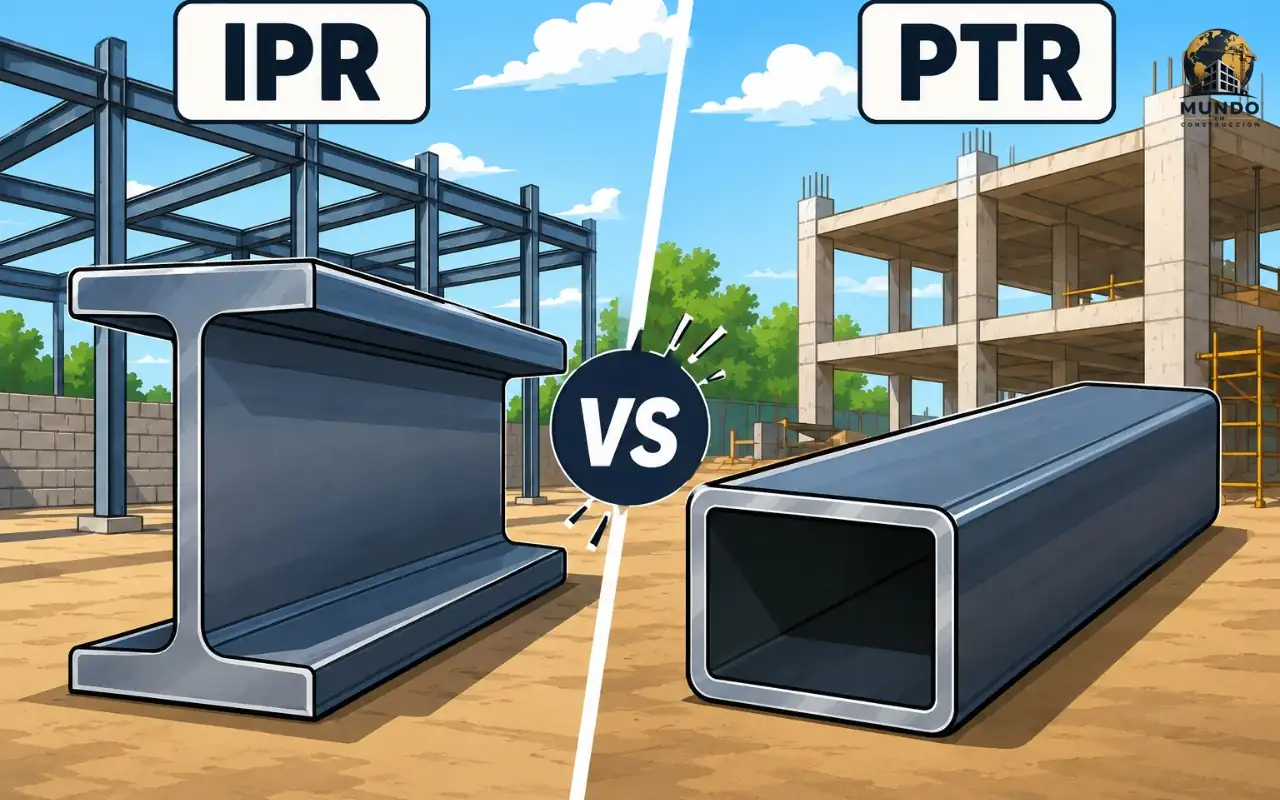

El perfil IPR es un perfil estructural de acero laminado en caliente con sección en forma de H, diseñado para soportar grandes cargas tanto en vigas como en columnas, mientras que el PTR es un perfil tubular rectangular o cuadrado hueco, pensado para estructuras más ligeras donde importa la esbeltez y la resistencia a la torsión. Ambos son los perfiles más usados en naves industriales, tejabanes y estructuras metálicas en México, pero responden a necesidades distintas que conviene entender antes de cotizar cualquier proyecto. Elegir el incorrecto puede significar sobrecosto en material o, peor, una estructura subdimensionada que no cumple con los requisitos de carga de la obra.
¿Qué es el perfil IPR y para qué se usa en construcción?
El perfil IPR es un perfil estructural de acero laminado en caliente cuya sección transversal tiene forma de H o I: dos alas horizontales paralelas llamadas patines, unidas por una placa vertical central llamada alma. Esa geometría no es casual, es la forma más eficiente para resistir fuerzas de flexión con el menor uso de material posible, porque concentra el acero en las zonas donde los esfuerzos son máximos (los extremos superior e inferior de la sección) y reduce el material en el centro donde los esfuerzos son menores. Por eso el IPR puede soportar cargas muy superiores a las de un perfil macizo del mismo peso.
En México, el perfil IPR se fabrica y distribuye bajo la norma ASTM A36 (con límite elástico de 36,000 psi) y ASTM A992 (con límite elástico de 50,000 psi), siendo esta última la más usada en proyectos estructurales exigentes porque permite diseñar secciones más esbeltas sin sacrificar seguridad. Sus peraltes van desde 4 pulgadas (106 mm) hasta 40 pulgadas (1,016 mm), con pesos que van de 12.60 kg/m hasta 382.41 kg/m según la distribuidora Aceros Torices.
La longitud estándar de comercialización es de 12.20 metros, aunque se puede cortar a medida del proyecto. Se usa principalmente como viga principal en naves industriales, como columna en marcos de acero, como trabe en puentes y como soporte de maquinaria pesada en plantas de producción, donde el PTR no puede ofrecer la capacidad de carga requerida.
¿Qué es el PTR y en qué se diferencia estructuralmente del IPR?
El PTR (Perfil Tubular Rectangular) es un perfil de acero hueco con sección cuadrada o rectangular, fabricado mediante proceso de rolado en frío o en caliente y normalizado bajo la norma ASTM A500. Su sección cerrada le da una característica que el IPR no tiene: alta resistencia a la torsión y a las cargas en todas las direcciones, lo que lo hace ideal para columnas cortas, marcos de puertas y portones, herrería arquitectónica, estructuras de tejabanes y cualquier elemento donde la carga no viene de una sola dirección sino de varias simultáneamente.
La diferencia estructural fundamental entre ambos perfiles está en cómo trabajan: el IPR es altamente eficiente en flexión uniaxial (cargas verticales sobre una viga horizontal) pero relativamente débil en torsión porque su sección abierta puede girar bajo cargas excéntricas. El PTR, por el contrario, resiste mejor la torsión y las cargas combinadas, pero es menos eficiente en flexión pura porque su material está distribuido uniformemente en la sección en lugar de concentrarse en los extremos donde se necesita más.
En términos prácticos, esto se traduce en que el PTR pesa más que el IPR para la misma capacidad de carga en una viga horizontal, pero funciona mejor como columna esbelta bajo carga de compresión centrada.
Lee también: PTR vs Tubular de Acero: ¿Cuál es mejor para tu Proyecto?
¿Cuánto pesa el perfil IPR? Tabla de pesos y medidas
El peso del perfil IPR es una de las variables más buscadas antes de cotizar, porque define directamente el costo del material y el tonelaje de la estructura. En México, el perfil IPR se designa con la profundidad nominal y el peso por metro lineal: una viga «IPR 8×31» tiene una altura de 8 pulgadas y pesa 31 lb/pie (46.2 kg/m).
Esta es una tabla de referencia con los pesos de los perfiles IPR más usados en construcción industrial y comercial en México:
| Designación | Altura nominal | Ancho del patín | Peso (kg/m) | Uso más frecuente |
|---|---|---|---|---|
| IPR 4×13 | 4″ (101.6 mm) | 4″ | 19.3 | Estructuras ligeras, marcos pequeños |
| IPR 6×20 | 6″ (152.4 mm) | 4″ | 29.8 | Vigas secundarias, entrepisos ligeros |
| IPR 8×31 | 8″ (203.2 mm) | 8″ | 46.2 | Vigas principales en techos de bodegas |
| IPR 10×49 | 10″ (254 mm) | 10″ | 72.9 | Vigas de nave industrial mediana |
| IPR 12×65 | 12″ (304.8 mm) | 12″ | 96.7 | Naves industriales, puentes peatonales |
| IPR 14×82 | 14″ (355.6 mm) | 14.5″ | 122 | Edificios de varios pisos |
| IPR 16×100 | 16″ (406.4 mm) | 10″ | 149 | Puentes y grandes claros industriales |
Los pesos son teóricos y pueden variar ±5% según el fabricante. Para proyectos que requieren valores exactos, siempre verificá con la tabla oficial del proveedor o con el catálogo de Gerdau-Corsa, el principal productor de perfiles estructurales en México.
¿Cuándo conviene usar IPR y cuándo PTR en una estructura?
La decisión entre IPR y PTR en un proyecto concreto depende de tres variables: el tipo de esfuerzo dominante, la longitud del elemento y el detalle de conexión que se va a usar. Entender este criterio evita tanto el sobredimensionamiento (comprar IPR donde alcanza un PTR) como el subdimensionamiento (usar PTR donde la carga requiere IPR).
Usá IPR cuando el elemento trabaja principalmente en flexión, es decir, cuando es una viga horizontal que recibe cargas verticales distribuidas o puntuales. En naves industriales con claros de 8 a 40 metros, las vigas principales (también llamadas trabes) casi siempre son IPR porque ningún PTR de costo comparable puede igualar su eficiencia en ese rol.
También se usa IPR como columna cuando las cargas axiales son muy altas, como en edificios de varios pisos, donde la mayor inercia del perfil respecto al PTR del mismo peso es determinante para la estabilidad bajo carga sísmica.
Usá PTR cuando el elemento es una columna esbelta bajo carga centrada, un elemento de herrería con carga en varias direcciones, o cuando la estética importa tanto como la resistencia (el PTR tiene un acabado más limpio y uniforme que facilita los acabados de pintura y recubrimiento).
En tejabanes domésticos, portones, canceles, estructuras de mezzanines ligeros y marcos de puertas industriales, el PTR es la opción estándar porque la relación costo-resistencia es mejor para esas aplicaciones que la del IPR.
Lee también: Acero corrugado: qué es, tipos, medidas y usos en construcción
¿Cómo especificar correctamente un perfil IPR en un plano de construcción?
Especificar bien el perfil IPR en un plano evita errores de compra y garantiza que el material entregado por el distribuidor sea el que calculó el ingeniero estructural. La forma correcta es la siguiente:
- Indicá la designación nominal completa: «IPR 8×31» o «W8x31» (el prefijo W es la designación americana equivalente usada en muchos catálogos).
- Especificá el grado de acero: «ASTM A36» para proyectos convencionales o «ASTM A992» para estructuras sismo-resistentes o de mayor exigencia.
- Indicá la longitud requerida: la longitud estándar es 12.20 metros, pero si el proyecto necesita piezas más cortas especificá «corte a medida» para evitar desperdicios costosos.
- Confirmá la norma de fabricación con el distribuidor: en México el perfil IPR estándar sigue la norma ASTM A6/A6M, que define las tolerancias dimensionales y de peso admisibles.
- Verificá el stock disponible antes de cerrar el proyecto: los perfiles de mayor peralte (14 pulgadas en adelante) no siempre están en stock permanente y pueden requerir pedido especial con semanas de anticipación.
Un detalle que se omite frecuentemente en obra es especificar la orientación del perfil en los planos. Un IPR puede colocarse con el alma vertical (posición estándar de viga) o con el alma horizontal (posición de columna o elemento de arriostre), y esa diferencia cambia por completo su comportamiento estructural. Si el plano no lo aclara, el encargado de montaje puede instalarlo en la orientación incorrecta sin darse cuenta hasta que el ingeniero supervisor revisa la obra.
Tabla comparativa IPR vs PTR
| Característica | Perfil IPR | Perfil PTR |
|---|---|---|
| Forma de la sección | H o I (sección abierta) | Rectangular o cuadrada hueca (sección cerrada) |
| Norma de fabricación | ASTM A36 / ASTM A992 | ASTM A500 |
| Resistencia a la flexión | Muy alta (más eficiente por kg) | Media (menos eficiente para vigas largas) |
| Resistencia a la torsión | Baja (sección abierta) | Alta (sección cerrada) |
| Peso por metro | 12.60 a 382.41 kg/m | 5 a 80 kg/m (según calibre y dimensión) |
| Conexiones típicas | Soldadura, pernos de alta resistencia | Soldadura, pernos, platinas |
| Costo relativo | Mayor (mayor capacidad de carga) | Menor para misma longitud |
| Uso en vigas principales | Ideal (naves, puentes, edificios) | No recomendado para claros grandes |
| Uso en columnas | Ideal bajo carga axial alta | Ideal bajo carga centrada y esbeltez controlada |
| Uso en herrería y estructuras ligeras | No recomendado (sobredimensionado) | Estándar para tejabanes, portones, canceles |
| Disponibilidad en distribuidoras | Amplia (4″ a 40″) | Muy amplia (múltiples secciones y calibres) |
¿Cuál es la diferencia entre IPR, IPS e IPH?
Además del IPR, existen otros perfiles con sección en I o H que generan confusión al momento de cotizar o especificar: el IPS y el IPH (o perfil H). Conocer la diferencia entre los tres evita errores de compra y facilita la comunicación con el distribuidor.
El perfil IPR tiene patines rectos y anchos, con bordes sin conicidad, lo que le da mayor rigidez lateral y mayor área de patín para las soldaduras de conexión. Es el perfil de mayor capacidad de carga y el más usado en estructuras industriales de mediana y gran escala. El IPS, en cambio, tiene patines más angostos con bordes ligeramente cónicos (con inclinación de 1:6 aproximadamente), lo que lo hace más ligero para la misma altura nominal pero con menor resistencia a la flexión.
Es más usado en estructuras de menor exigencia donde el peso propio importa más que la capacidad de carga. El perfil H o IPH tiene patines de ancho igual o mayor a la altura del alma, lo que le da una sección casi cuadrada muy eficiente para columnas bajo carga axial, razón por la que en muchos países europeos se llama directamente «columna universal».
Conclusión
El perfil IPR y el PTR no compiten directamente porque responden a necesidades estructurales distintas: el IPR domina donde hay grandes cargas de flexión y claros largos, el PTR domina donde hay cargas en múltiples direcciones y se prioriza la esbeltez o la estética. En la mayoría de las naves industriales de México, ambos coexisten en la misma estructura: IPR en las vigas y trabes principales, PTR en las columnas secundarias, arriostramiento y estructuras de cerramiento lateral.
Si tu proyecto necesita también cubrir esas vigas con lámina, podés consultar nuestra guía sobre lámina galvanizada para techos industriales para cerrar el ciclo de la estructura al techo.
Hasta acá llegamos con la información acerca de «IPR vs PTR» esperamos que te haya sido útil. Recorda que en Mundo en construcción vas a encontrar más información sobre materiales de construcción, reformas, diseño de interiores y mucho más, para que estes informado. Siguenos en Redes sociales para enterarte de nuestras noticias desde aquí.
¿Usaste IPR o PTR en tu último proyecto? Contanos las dimensiones y el tipo de carga en los comentarios.
